詳細說明：
產品簡介

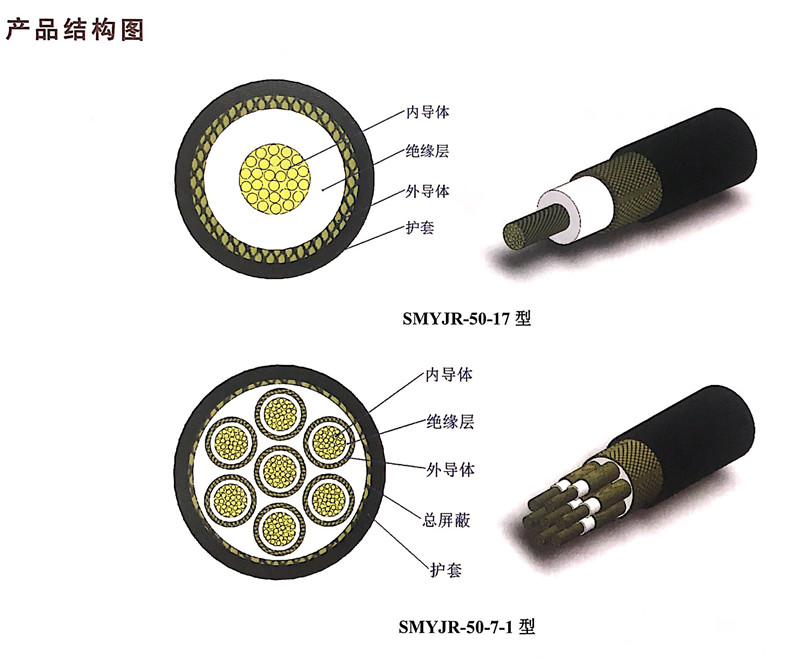

電纜采用同軸結構，聚乙烯絕緣，聚氨酯護套
適用于水下綜合通信天線系統，實現信號傳輸
耐高功率，衰減小，柔軟性好
4.4MPa縱橫向水密
| 電纜型號 | SMYJR-50-17 | SMYJR-50-12 | SMYYR-50-9 | SMYJR-50-7-1 | ||
| 結構尺寸 | 電纜外徑 | 22.5±0.5 | 14.6±0.4 | 12.5±0.5 | 30±0.5 | |
| 機械性能 | 彎曲半徑 | 150 | 120 | 100 | 300 | |
| 電氣性能 | 導體直流電阻（Ω/km） | 1.20 | 2.65 | 3.80 | 1.20 | |
| 絕緣電阻（GΩ?km） | 10 | 10 | 10 | 10 | ||
| 特性阻抗（Ω） | 50±2 | 50±2 | 50±2 | 50±2 | ||
| 電容（Pf/m） | ≤110 | ≤110 | ≤110 | ≤110 | ||
| 高頻高壓（kv，2MHz） | 8 | 7 | 5 | 8 | ||
| 工作頻率（MHz） | 400 | 30 | 200 | 1000 | ||
| 衰減（dB/m） | 0.10 | 0.0.3 | 0.113 | 0.10 | ||
| 環境性能 | 工作溫度（℃） | -40～+85 | ||||
| 水密性能（MPa，縱橫向） | 4.4 | |||||
| 耐海水性 | 適用 | |||||
| 配接連接器 |
HL45M-J(W)354A HL60M-J354A HL45M-KF354A TL42M-J355 HL29M-K530 |
HL30M-J369 HL30M-K369 |
HL29M-K8A HL29M-J8A |
HF108M-TK371 | ||
| 組件系列 | Z368 | Z354 | ||||
| 組件型號 | Z368-HL29M-J8A/K8A | Z368-HL29M-J8A/W8A | Z354-HL45M-J354A/HL60M-J354A | Z354-HL45M-KF354A | Z354-TL42M-J355 | Z354-HL29M-KF370 |
| 連接器 |
HL29M-J8A插頭 HL29M-K8A插座 |
HL29M-J8A插頭 HL29M-JW8A直角插頭 |
HL45M-J354A插頭 HL60M-J354A插頭 |
HL45M-KF354A 方法蘭插座 |
TL42M-J355插頭 | HL29M-KF370插座 |
| 配接連接器 | HL29M/L12-50KKF | HL29M/L12-50KKF | —————— | HL45M-KF354A插頭 | TL42M-KF7插座 | HL29M-J8A/W8A插頭 |
| 配接電纜 | SMYYR-50-9 | SMYYR-50-17 | ||||
| 電氣性能 |
頻率范圍：30~400MHz 特性阻抗：50Ω 電壓駐波比：≤1.3 接觸電阻：≤0.01Ω 承受功率：平均功率400w |
絕緣電阻：≥10GΩ 介質耐壓：6000V，2MHz |
||||
| 機械性能 | 壽命：500次，電纜夾持力：≥500N | 抗拉強度：560N | ||||
| 環境性能 |
耐靜水壓：4.41MPa 耐海水腐蝕，防霉菌，耐核輻射 |
抗拉強度：4.5MPa 工作溫度：-50~+85℃ |
||||
